Принцип работы жироуловителей Юнилос

Вода вытекает через направляющую камеру в сепараторное пространство, где произойдет снижение скорости потока и охлаждение, гравитационное отделение жира на поверхности и отложение нерастворимых веществ в грязевом пространстве. Очищенная вода далее протекает впитывающим тоннелем в отточную камеру, а далее - трубопровод

План

Сепараторы жиров



Сечение

Сепараторы жиров





1 - Горловина вточного трубопровода

2 - Направляющая камера

3 - Сепараторное пространство

4 - Резервуар для осадков

5 - Перегородка резервуара для осадков

6 - Сборник жира

7 - Впитывающий тоннель

8 - Отточная камера

9 - Отточный трубопровод

10 - Арматура (у ОТП-4)

11 - Альтернативное расположение приточного и отточного трубопровода

12 - Возможное расположение вентиляционного трубопровода (если не вентилируется входной)

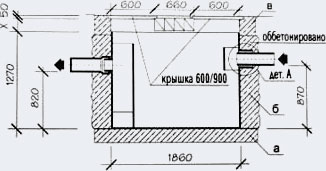

Установка ОТП-1

Сепараторы жиров

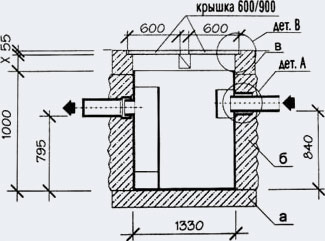

Установка ОТП-2

Сепараторы жиров

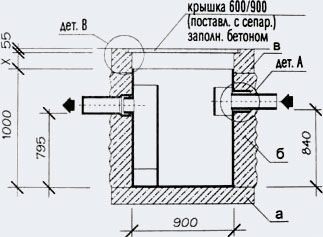

Установка ОТП-3

Сепараторы жиров













a - Бетонное основание

б - Уплотненная засыпка бетоном с незначительным содержанием цемента

в - Бетонное кольцо или укладка бетонных блоков
